レベルの図面記号
±0、+100等の表記になります。「±0」や「+100」といった表記は、基準点（BM：Benchmark）を基準に敷地や建物の高さ（レベル）を示す記号です。通常、地面や1階床の高さが「±0」で示されます。「+100」は基準点より100mm（10cm）高い位置、「-50」は50mm（5cm）低い位置を表します。図面でのレベル1は1mmを意味し、精密な測量が求められます。この表記は建物の床面や設備配置、排水勾配の設計に欠かせず、施工前後の正確なレベル管理が品質を左右します。
レベルの関連記事をまとめました。ご覧ください。
関連記事FLの図面記号・意味｜CAD図や間取図の凡例解説サイト
関連記事CHの図面記号・意味｜CAD図や間取図の凡例解説サイト
関連記事GLの図面記号・意味｜CAD図や間取図の凡例解説サイト
関連記事間取図の記号・図面集の凡例 解説サイト
関連記事間取図記号一覧表・間取図記号クイズ

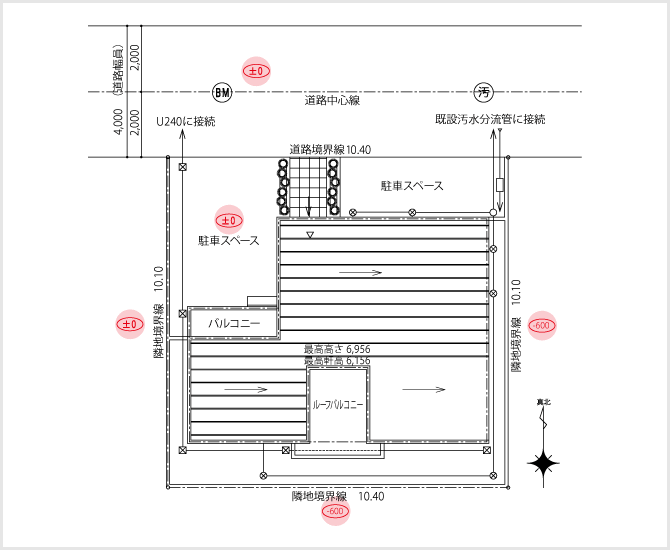

赤色がレベルの図面記号
